PRODUCTS DISCRIPT
D28 جدول لحام
جدول اللحام D28 هو معدات أدوات عالية الجودة مناسبة لسيناريوهات اللحام الدقيق. دمج استقرار مادة أساسية......

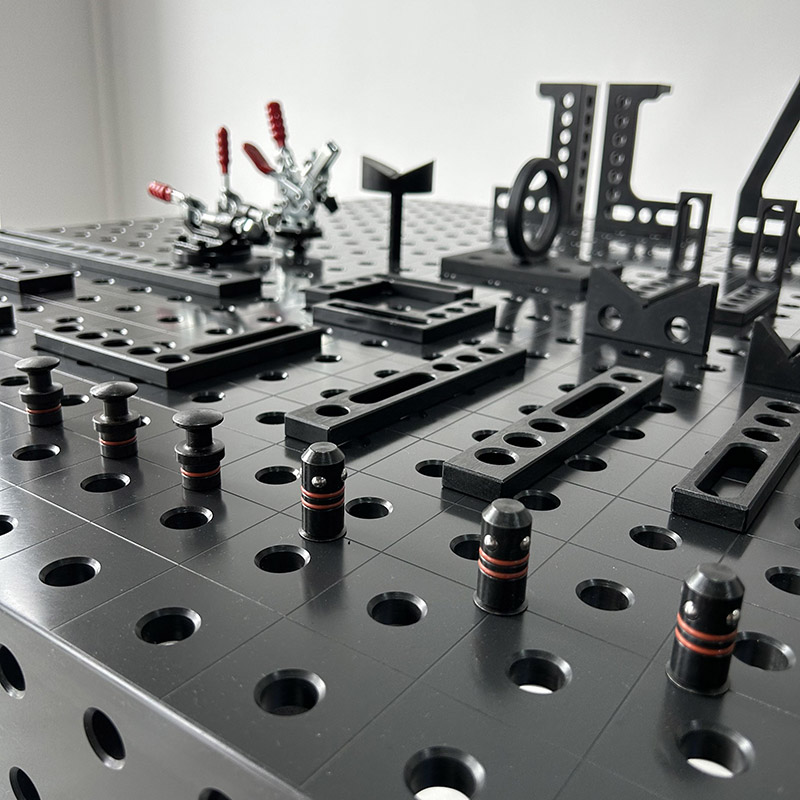

Why Choose the 3D welding tables?
One of the advantages of opting for a 3D welding table is the level of precision it offers. While traditional flat tables may be suitable, for projects intricate welding tasks require precision in every dimension. With a 3D welding table welders have a three workspace that allows them to position their workpieces with accuracy. This not enhances the quality of the welds. Also reduces the need for extensive rework.
Versatility to Suit Projects
Whether you're working on a small scale project or tackling scale industrial applications 3D welding tables prove to be highly versatile. The adjustable fixtures and modular design of these tables can accommodate workpieces of sizes and shapes. This adaptability is crucial in todays diverse welding landscape, where professionals often face a range of projects.
Flexible modularization for rapid reconstruction
Adopting standardized grid hole systems (e.g., D28/D16) and modular components (locating pins, square boxes, support blocks, etc.), it enables quick construction of clamping schemes for different workpieces, reducing the production changeover time from 4-8 hours (traditional) to 15-30 minutes.
High-precision positioning with stability and reliability
The base hole system and plane feature high precision, with a repeat positioning accuracy of up to ±0.05mm, ensuring accurate positioning in the 3D space (X/Y/Z) and reducing welding deformation and misalignment.
Efficient integration for automation compatibility
It can be integrated with robotic welding systems, CAD/CAM software and sensors, supporting automatic path planning and thermal deformation compensation to realize 24/7 continuous production.
Cost optimization for long-term benefits
Reducing the design, manufacturing and maintenance costs of special tooling, standard parts can be reused, and the comprehensive cost decreases significantly with the increase of product batches.
Company Profile
Hebei Yongxin's main products are the design, manufacturing, and sales of 3D flexible welding platforms, cast iron platform plates, tooling fixtures, and other measuring tools. The company has technical personnel and provides on-site installation and commissioning services for customers who purchase equipment. It also has maintenance service personnel and service vehicles to provide timely service. Furthermore, it can design and provide reasonable solutions based on specific customer requirements after site inspection. The company's products are widely used in petroleum, chemical, electronics, railway, shipbuilding, metallurgy, boiler, mining, gunpowder, liquefied gas, gas pipelines, paint factories, etc.
PRODUCT DETAILS
جدول اللحام D28 هو معدات أدوات عالية الجودة مناسبة لسيناريوهات اللحام الدقيق. دمج استقرار مادة أساسية الحديد الزهري ومتانة عملية النيتريد ، يعتمد على تصميم نظام ثقب D28 الموحد وهيكل مرن ثلاثي الأبعاد ليتم استخدامه على نطاق واسع في مختلف المجالات الصناعية مثل المعالجة الميكانيكية وتصنيع القوالب ولحام قطع غيار السيارات ، وخدمة كمعدات أساسية لتحسين دقة اللحام والكفاءة.
يتم صب جدول اللحام D28 بشكل كامل مع الحديد الزهر HT250-HT300 عالي القوة ، ويخضع للتحليف العام ومعالجة الشيخوخة الطبيعية للقضاء بفعالية على الإجهاد الداخلي وتجنب التشوه الناجم عن القوة غير المتساوية أثناء اللحام. يصل سمك سطح الطاولة إلى 24-27 مم ، ويزيد تصميم الجهاز القائم على الصلابة ، مع قدرة تحمل تصل إلى طنين ، مناسبة لاحتياجات لحام مختلف قطع العمل المتوسطة والكبيرة. يتم معالجة السطح مع النتريد بدرجة حرارة عالية في 500-550 ℃ ، مع سمك طبقة النتريد الموحدة ، مما يجعل صلابة السطح تصل إلى HRC58-62. مقاومة التآكل هي 3 أضعاف مقاومة جداول اللحام التقليدية ، ولها أيضًا مقاومة ممتازة للصدأ ومقاومة رشاشات اللحام ، والحفاظ على سطح نظيف ودقة مستقرة بعد الاستخدام طويل الأجل.
كطاولة لحام مرنة ثلاثية الأبعاد ، تكمن الميزة الأساسية لجدول لحام D28 في نظام ثقب D28 الموحد وتصميم سطح متعدد العمل. يتم معالجة سطح الطاولة وجوانبه الأربعة مع ثقوب حفر دقيقة φ28mm ، ويتم التحكم بدقة في مسافة الثقب عند 100 ± 0.05mm. يتم حفر السطح مع خطوط الشبكة 100 × 100 مم ، والتي يمكن مطابقتها بسرعة مع الملحقات مثل دبابيس القفل السريع وأجزاء التشديد لتحقيق وضع قطع العمل بدون خطوات من 0 إلى 90 درجة ، والتكيف مع لحام الزوايا المتعددة للأجزاء المعقدة ذات الشكل الخاص. تصل دقة تحديد الموقع المتكررة إلى ± 0.02 مم ، مما يقلل بشكل كبير من وقت إعداد الأدوات.
تتميز جدول اللحام D28 بدقة صارمة ، مع خطأ مسطحة ≤0.1mm / 1000mm وخشنة سطح العمل من 16μm ، مما يضمن تحديد موقع قطعة العمل بدقة أثناء اللحام وتقليل انحرافات اللحام. وفي الوقت نفسه، فإنه يدعم التوسع وحدات وخدمات مخصصة. يمكن تعديل حجم سطح الطاولة وفقا لاحتياجات الإنتاج ، ويمكن مطابقتها مع مختلف التركيبات المساعدة ، والتكيف مع سيناريوهات الإنتاج الضخم والمعالجة الشخصية ، وتوازن المرونة والعملية.
هذا الجدول لحام يجمع بين الاستقرار والراحة. يمكن أن تتكيف القدم القابلة للتعديل مع الأرض غير المتساوية ، وتسهل عجلات القفل الحركة والتثبيت ، مما يسمح باستخدامها دون تركيب معقد. ومتانتها وخصائصها عالية الدقة تقلل بفعالية من فقدان المعدات ومعدل إعادة المعالجة ، وهي قابلة للتطبيق على نطاق واسع في مجالات التصنيع الراقية مثل الطيران وهندسة السفن والآلات الثقيلة ، مما يصبح خيار مثالي لعمليات اللحام الدقيق الحديثة.
Technical Specifications| parameter category | specific indicators |
| platform dimensions | 1000×1000×200 mm、1000×1200×200 mm、1000×1500×200 mm、1000×2000×200 mm、1200×1200×200 mm、1200×2400×200 mm、1500×1500×200 mm、1500×2000×200 mm、1500×2500×200 mm、1500×3000×200 mm、2000×3000×200 mm、2000×4000×200 mm. The height of the platform side is usually 200mm |
| flatness | ≤0.10 mm / 1000 mm |
| perpendicularity | The perpendicularity between the side and upper surface of the workbench is ≤ 0.10 mm/200 mm |
| surface roughness | Ra ≤ 3.2 μm12 |
| graduation mark | The platform surface is engraved with 100 × 100 mm grid lines, with a positional tolerance of ± 0.05 mm |
| Hole specifications | - Φ28 series：Aperture 28mm, hole spacing 100 ± 0.05mm, hole tolerance D10 level- Φ16 series：Aperture 16mm, hole spacing 50 ± 0.05mm, hole tolerance D10 level 12 |
| material |
-Tabletop: Q345 low-alloy steel (welded structure) or HT300 cast iron (cast structure), both undergo integral stepped heat treatment to eliminate internal stress -Accessories (square box, angle iron, locking parts, etc.): usually made of Q345 steel or HT300 cast iron |
| load-bearing capacity |
-Standard countertop: 2 tons (T) -Frame type support: 5 tons (T) -Lift type support: 3 tons (T) -Brake universal wheel type: 1 ton (T) |
FAQ
Can the size and logo be customized?
In addition to the regular size, different sizes and thicknesses can be customized according to the actual processing needs of the customer.
Can technical advice and consultation be provided?
Of course, we provide you with professional technical advice and usage guidance
Does it meet the export packaging requirements?
We use plywood wooden boxes to ensure thatmeet export requirements, and, in order to minimize transportation costs, before shipment, the packaging size of the product is carefully calculated. No packaging space is wasted.
Is there a professional export department?
We have professional export personnel with more than 15 years of experience, providing full-service from quotation, ordering, shipping, and receipt. We ensure that every link of your import can be completed in a timely and smooth manner.
How do you ensure quality?
Pre-production samples are always provided before mass production; final inspection is always performed before shipment.
How is your quality control?
Our quality control steps include:
(1) Confirm everything with the customer before purchasing and production; (2) Check all materials to ensure they are correct; (3) Hire experienced workers and train them properly; (4) Perform inspections throughout the production process; (5) Strict quality control before shipment
